EC центробежный вентилятор в спиральном корпусе

(крыльчатка с вперед загнутыми лопатками ø 133 мм)

Версия для печати
CEECRoHSCCC PDF-каталог
Материал крыльчатки: оцинкованная сталь
Материал корпуса: листовая сталь
Направление вращения: по часовой стрелке (со стороны ротора)
Тип защиты: IP55
Класс изоляции: B
Режим работы: непрерывная работа (S1)
Подшипник: подшипники качения
Защита электродвигателя: встроенный термопредохранитель с самовозвратом
Характеристики
График производительности
Загрузки
Габаритные размеры
Электрическое соединение

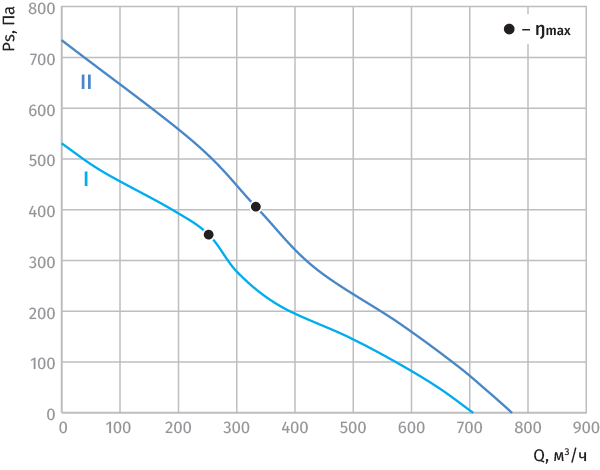

График производительности
Наименование модификации Кривые рабочих характеристик Ном. напр. перем. тока Частота, Гц Частота вращения, мин-1 Макс. входная мощность, Вт Макс. ток, А Уровень звук. давления, дБ(А) Допустимая темпер. окруж. среды, °С Конденсатор μF/VDB Электр. соединение
DL-F133B-EC-00 I 230 50/60 2740 76 0.55 67 -25...+60 Тип "Е"
DL-F133B-EC-01 II 230 50/60 2950 120 0.85 72 -25...+60 Тип "Е"
  • Метод подбора:
  • Производительность:
  • Давление:
Рабочая точка
  • Производительность: --
  • Давление: ---
Name Download Watch
Предварительная форма спецификации (pdf 36.55Kb)
EC центробежный вентилятор в спиральном корпусе (с вперед загнутыми лопатками ø 133 мм - DL-F133B-EC-00) - описание продукта (pdf 136.28Kb)
EC центробежный вентилятор в спиральном корпусе (с вперед загнутыми лопатками ø 133 мм - DL-F133B-EC-00) - изображение (png 426.68Kb)
EC центробежный вентилятор в спиральном корпусе (с вперед загнутыми лопатками ø 133 мм - DL-F133B-EC-00) - изображение (psd 1.91Mb)
