АС центробежный вентилятор
(крыльчатка с назад загнутыми лопатками ø 355 мм)
Версия для печати
PDF-каталог
| Материал крыльчатки: | листовой алюминий |
| Направление вращения: | по часовой стрелке (со стороны ротора) |
| Тип защиты: | IP54 |
| Класс изоляции: | F |
| Режим работы: | непрерывная работа (S1) |
| Подшипник: | подшипники качения |
| Защита электродвигателя: | встроенный термопредохранитель с самовозвратом |
Характеристики
Загрузки

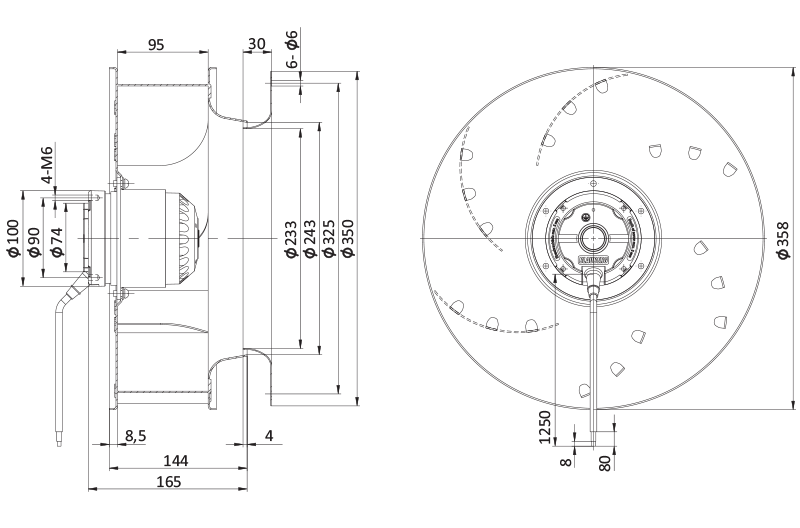

Габаритные размеры
Электрическое соединение

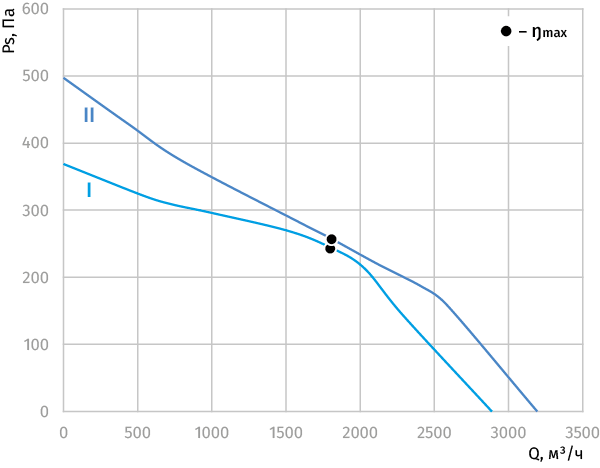

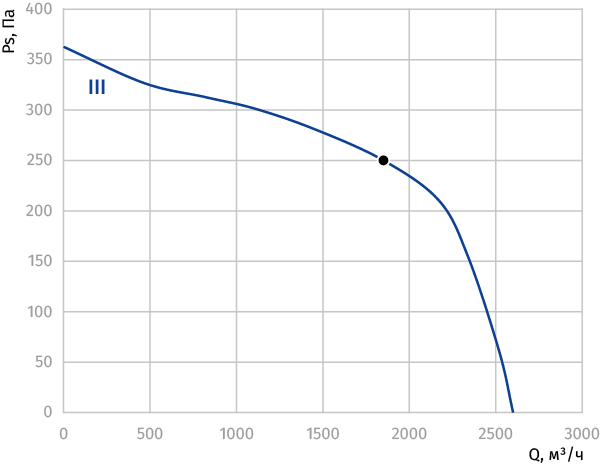

График производительности
| Наименование модификации | Кривые рабочих характеристик | Ном. напр. перем. тока | Частота, Гц | Частота вращения, мин-1 | Макс. входная мощность, Вт | Макс. ток, А | Уровень звук. давления, дБ(А) | Допустимая темпер. окруж. среды, °С | Конденсатор μF/VDB | Электр. соединение |
|---|---|---|---|---|---|---|---|---|---|---|
| BL-B355A-4E-M01-01 | I | 230 | 50 | 1400 | 205 | 0.9 | 72 | -25...+50 | 6.0/450 | Тип "A" |
| II | 60 | 1600 | 290 | 1.2 | 76 | |||||
| BL-B355A-4D-M01-01 | III | 400 | 50 | 1400 | 215 | 0.45 | 72 | -25...+60 | – | Тип "B" |
