АС центробежный вентилятор
(крыльчатка с назад загнутыми лопатками ø 190 мм)
Версия для печати
PDF-каталог
| Материал крыльчатки: | ПА-пластик + 30 % стекловолокно |
| Направление вращения: | по часовой стрелке (со стороны ротора) |
| Тип защиты: | IP44 |
| Класс изоляции: | B |
| Режим работы: | непрерывная работа (S1) |
| Подшипник: | подшипники качения |
| Защита электродвигателя: | встроенный термопредохранитель с самовозвратом |
Характеристики
Загрузки
Габаритные размеры
Электрическое соединение

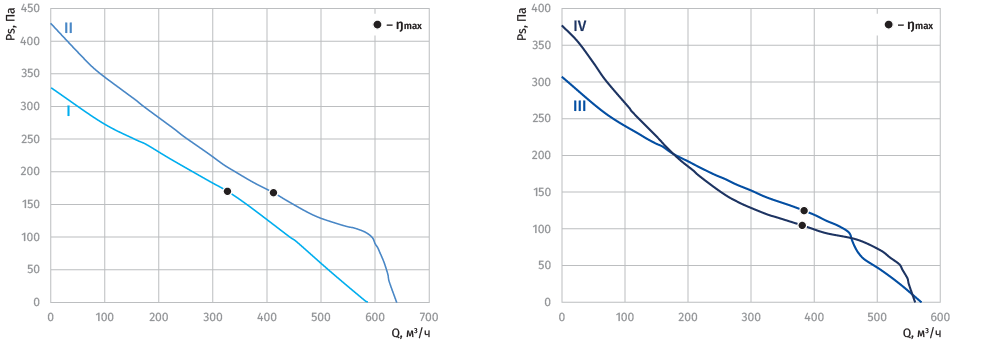

График производительности
| Наименование модификации | Кривые рабочих характеристик | Ном. напр. перем. тока | Частота, Гц | Частота вращения, мин-1 | Макс. входная мощность, Вт | Макс. ток, А | Уровень звук. давления, дБ(А) | Допустимая темпер. окруж. среды, °С | Конденсатор μF/VDB | Электр. соединение |
|---|---|---|---|---|---|---|---|---|---|---|
| BL-B190А-2E-A01-01 | I | 230 | 50 | 2700 | 61 | 0.3 | 62 | -25...+50 | 1.5/450 | Тип "A" |
| II | 60 | 3000 | 80 | 0.4 | 64 | |||||
| BL-B190A-2E-A02-01 | III | 230 | 50 | 2600 | 63 | 0.3 | 60 | -25...+50 | 1.0/450 | Тип "A" |
| IV | 60 | 3000 | 74 | 0.33 | 65 |
/BL-B190A-AC-shema-800.png)
/BL-B190A-2E-A01-01-graph-1000.png)
