AC центробежный вентилятор в спиральном корпусе
(крыльчатка с вперед загнутыми лопатками ø 160 мм)
Версия для печати
PDF-каталог
| Материал крыльчатки: | оцинкованная сталь |
| Материал корпуса: | штампованный алюминий |
| Направление вращения: | по часовой стрелке (со стороны ротора) |
| Тип защиты: | IP44 |
| Класс изоляции: | B, F |
| Режим работы: | непрерывная работа (S1) |
| Подшипник: | подшипники качения |
| Защита электродвигателя: | встроенный термопредохранитель с самовозвратом |
Характеристики
График производительности
Загрузки
Габаритные размеры
Электрическое соединение

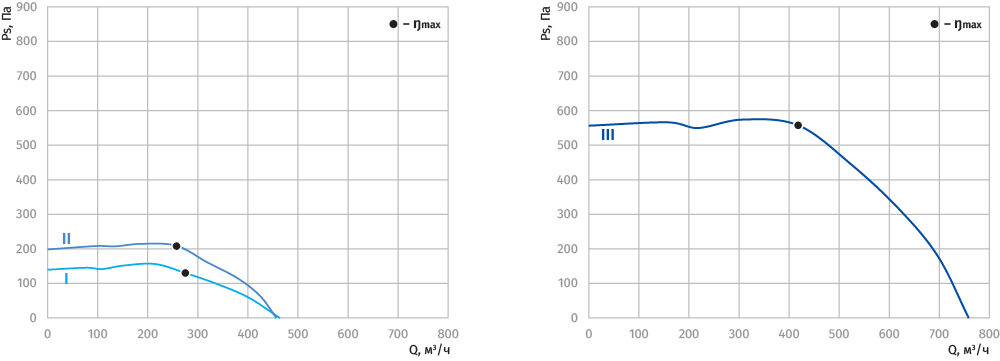

График производительности
| Наименование модификации | Кривые рабочих характеристик | Ном. напр. перем. тока | Частота, Гц | Частота вращения, мин-1 | Макс. входная мощность, Вт | Макс. ток, А | Уровень звук. давления, дБ(А) | Допустимая темпер. окруж. среды, °С | Конденсатор μF/VDB | Электр. соединение |
|---|---|---|---|---|---|---|---|---|---|---|
| SL-F160A-4E-B01-11 | I | 230 | 50 | 1340 | 73 | 0.33 | 66 | -25...+50 | 1.5/450 | Тип "A" |
| II | 60 | 1600 | 85 | 0.37 | 68 | |||||
| SL-F160A-2E-D01-11 | III | 230 | 50 | 2660 | 353 | 1.55 | 71 | -25...+50 | 6.0/450 | Тип "A" |
/SL-F160A-4E-2E-B01-D01-11-dimensions-700.png)
/SL-F160A-4E-B01-11-graph-1000.png)
