AC центробежный вентилятор в спиральном корпусе
(крыльчатка с вперед загнутыми лопатками ø 140 мм)
Версия для печати
PDF-каталог
| Материал крыльчатки: | оцинкованная сталь |
| Материал корпуса: | листовая сталь |
| Направление вращения: | по часовой стрелке (со стороны ротора) |
| Тип защиты: | IP44 |
| Класс изоляции: | B |
| Режим работы: | непрерывная работа (S1) |
| Подшипник: | подшипники качения |
| Защита электродвигателя: | встроенный термопредохранитель с самовозвратом |
Характеристики
График производительности
Загрузки
Габаритные размеры
Электрическое соединение
Аксессуары

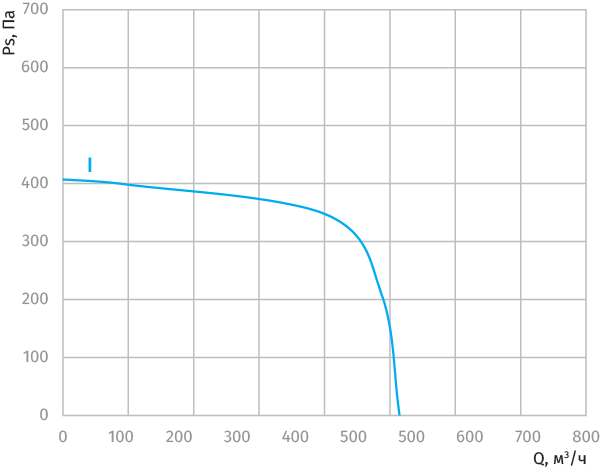

График производительности
| Наименование модификации | Кривые рабочих характеристик | Ном. напр. перем. тока | Частота, Гц | Частота вращения, мин-1 | Макс. входная мощность, Вт | Макс. ток, А | Уровень звук. давления, дБ(А) | Допустимая темпер. окруж. среды, °С | Конденсатор μF/VDB | Электр. соединение |
|---|---|---|---|---|---|---|---|---|---|---|
| Helix 140x60 2E | I | 230 | 50 | 2820 | 140 | 0.64 | 68 | -25...+45 | – | Тип "A" |
/Helix_140x60_2E-dimensions-547.png)
| Модель |
Резиновые
виброизоляторы
|
Пружинные
виброизоляторы
|
Фланец | Решетка |
|---|---|---|---|---|
| Helix 140х60 2E | SI-G 8 | SI-F 8 | FRZ-H 140 | SG-H 140 |
/Helix-140x60-2E-graph-600.png)
