АС осевой вентилятор
(сварная крыльчатка ø 350 мм)
Версия для печати
PDF-каталог
| Материал крыльчатки: | сталь с покрытием из алкидной эмали, сварная |
| Направление вращения: | при направлении потока воздуха "В"- по часовой стрелке, при направлении потока воздуха "S"- против часовой стрелки (со стороны ротора) |
| Тип защиты: | IP54 |
| Класс изоляции: | F |
| Режим работы: | непрерывная работа (S1) |
| Подшипник: | подшипники качения |
| Защита электродвигателя: | встроенный термопредохранитель с самовозвратом |
Характеристики
Загрузки
Габаритные размеры
Электрическое соединение
График производительности
| Наименование модификации | Кривые рабочих характеристик | Ном. напр. перем. тока | Частота, Гц | Частота вращения, мин-1 | Входная мощность, Вт | Ток, А | Уровень звук. давления, дБ(А) | Допустимая темпер. окруж. среды, °С | Конденсатор μF/VDB | Электр. соединение |
|---|---|---|---|---|---|---|---|---|---|---|
| BL-A350B-4E-L01-B0 BL-A350B-4E-L01-B1 BL-A350B-4E-L01-B3 |
I | 230 | 50 | 1330 | 218 | 0.97 | 63 | -25...+50 | 4.0/450 | Тип "A" |
| II | 60 | 1570 | 248 | 1.10 | 67 | |||||
| BL-A350B-4E-L01-S0 BL-A350B-4E-L01-S1 BL-A350B-4E-L01-S3 |
I | 230 | 50 | 1330 | 218 | 0.97 | 63 | -25...+50 | 4.0/450 | Тип "A" |
| II | 60 | 1570 | 248 | 1.10 | 67 | |||||
| Axis-Q 350 4E | I | 230 | 50 | 1330 | 218 | 0.97 | 63 | -25...+50 | 4.0/450 | Тип "A" |
| II | 60 | 1570 | 248 | 1.10 | 67 |

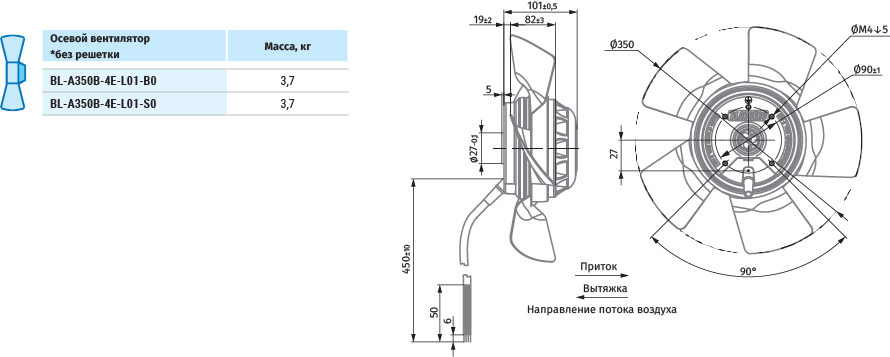

/BL-A350B-4E-L01-B0-S0-dimensions-890-ru.png)

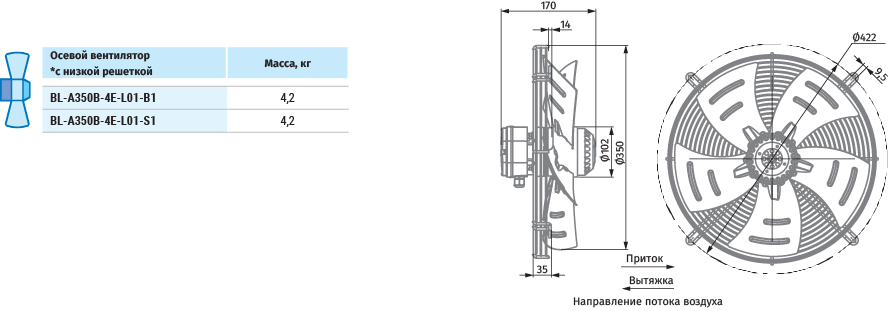

/BL-A350B-4E-L01-B1-S1-dimensions-890-ru.png)

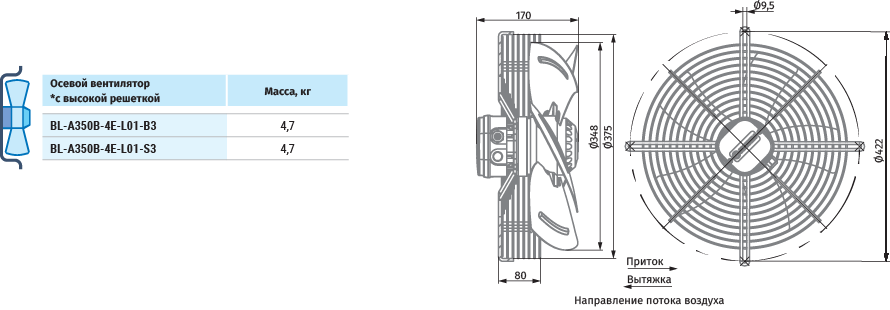

/BL-A350B-4E-L01-B3-S3-dimensions-890-ru.png)

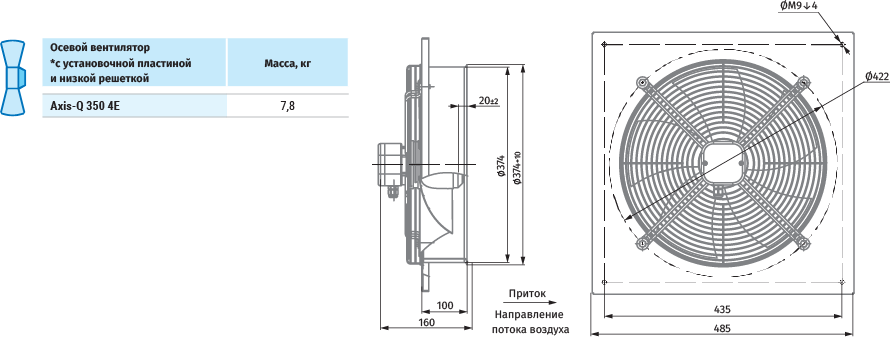

/Axis-Q-350-4E-dimensions-890-ru.png)
/BL-A350B-4E-L01-B3-graf-600-en.png)
