Осевые вентиляторы с АС-двигателями

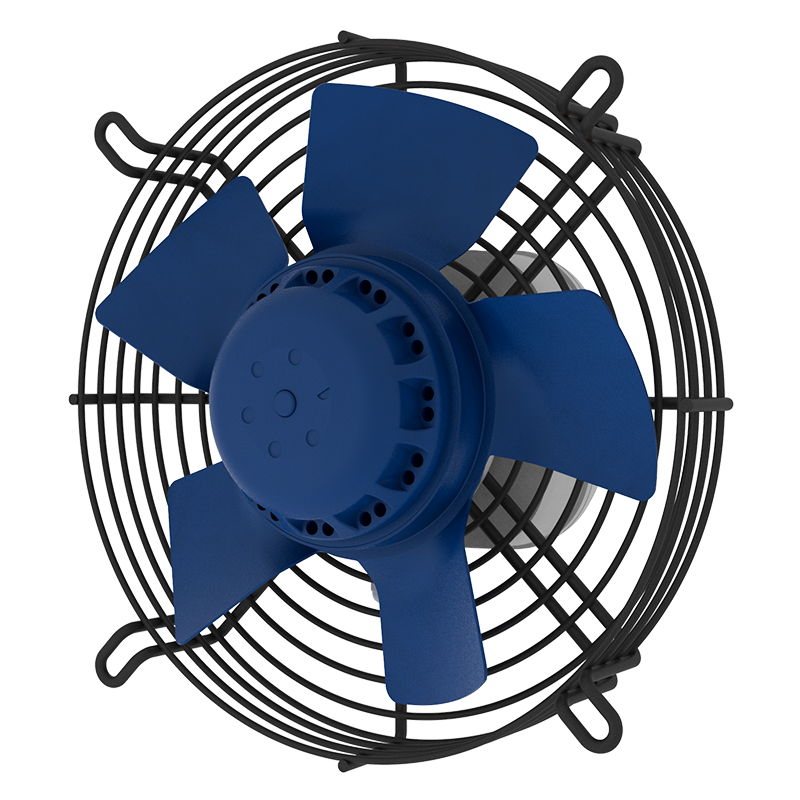

АС осевой вентилятор

(штампованная крыльчатка ø 200 мм)

Версия для печати
ACCERoHSCCCEAC PDF-каталог
Материал крыльчатки: сталь с покрытием из алкидной эмали, штампованная
Направление вращения: при направлении потока воздуха "В"- по часовой стрелке, при направлении потока воздуха "S"- против часовой стрелки (со стороны ротора)
Тип защиты: IP44
Класс изоляции: B
Режим работы: непрерывная работа (S1)
Подшипник: подшипники качения
Защита электродвигателя: встроенный термопредохранитель с самовозвратом
Характеристики
Загрузки

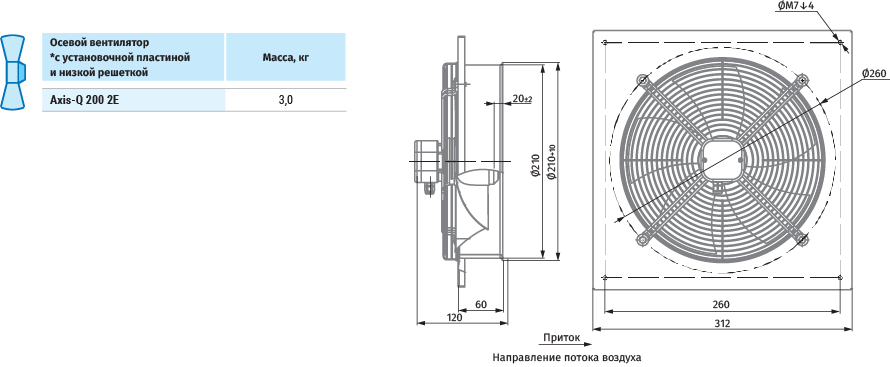

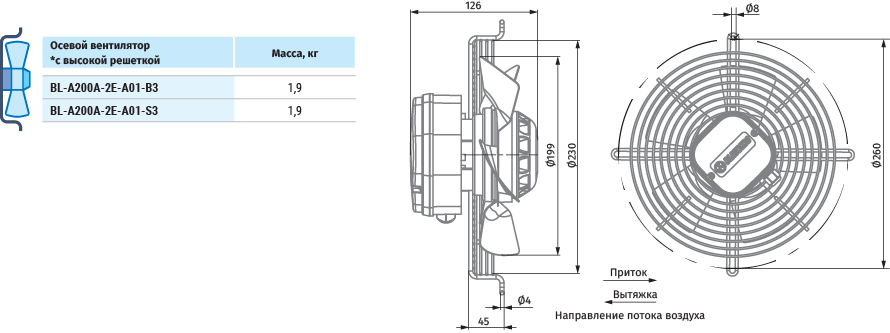

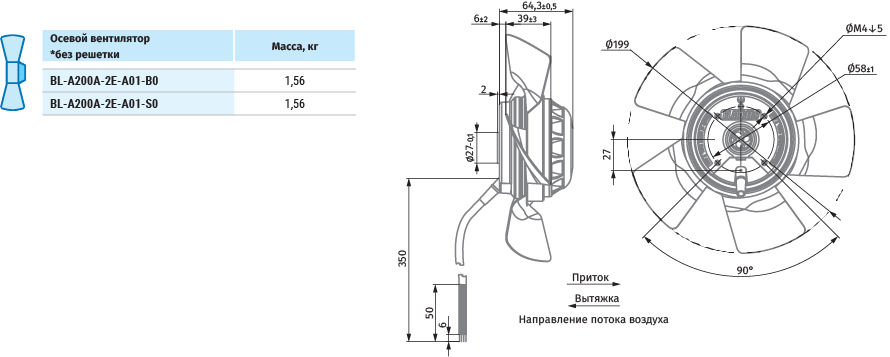

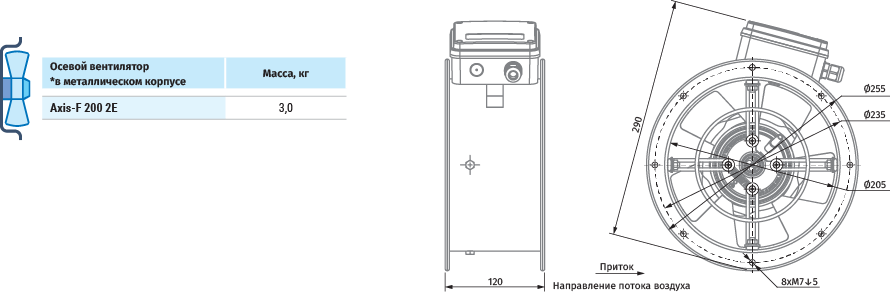

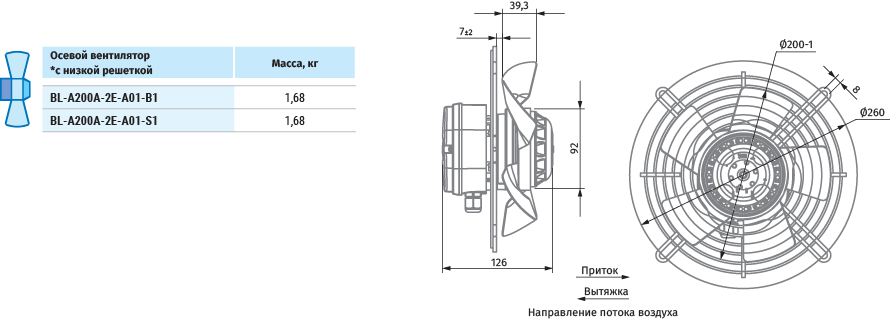

Габаритные размеры
Электрическое соединение
График производительности
Наименование модификации Кривые рабочих характеристик Ном. напр. перем. тока Частота, Гц Частота вращения, мин-1 Входная мощность, Вт Ток, А Уровень звук. давления, дБ(А) Допустимая темпер. окруж. среды, °С Конденсатор μF/VDB Электр. соединение
BL-A200A-2E-A01-B0
BL-A200A-2E-A01-B1
BL-A200A-2E-A01-B3		 I 230 50 2540 67 0.29 60 -25...+50 1.5/450 Тип "A"
II 60 2650 84 0.36 62
BL-A200A-2E-A01-S0
BL-A200A-2E-A01-S1
BL-A200A-2E-A01-S3		 I 230 50 2540 67 0.29 60 -25...+50 1.5/450 Тип "A"
II 60 2650 84 0.36 62
Axis-Q 200 2E I 230 50 2540 67 0.29 60 -25...+50 1.5/450 Тип "A"
II 60 2650 84 0.36 62
Axis-F 200 2E I 230 50 2540 67 0.29 60 -25...+50 1.5/450 Тип "A"
II 60 2650 84 0.36 62
