-Radialventilatoren mit AC-Motoren

AC-Radialventilator

(rückwärts gekrümmte Schaufeln, ø 190 mm)

Druckversion
ACCERoHSCCC Download catalogue
Laufradmaterial: PA-Kunststoff + 30 % Glasfaser
Drehrichtung: rechtsdrehend, auf den Rotor gesehen
Schutzart: IP44
Isolationsklasse: B
Betriebsart: Dauerbetrieb (S1)
Lager: Kugellager
Motorschutz: Überhitzungsschutz mit automatischem Wiederanlauf, interne Verdrahtung
Charakteristik
Downloads
Außenabmessungen
Elektrischer Anschluss

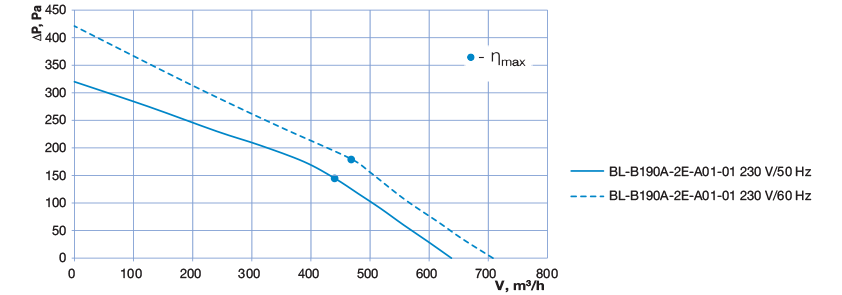

Kennlinien
Modell Nennspannung, V Frequenz, Hz Drehzahl, min-1 Max. Leistungsaufnahme, W Max. Strom, A Schalldruckpegel, dB(A) Zulässige Umgebungstemperatur, °C Kondensator μF/VDB Elektrischer Anschluss
BL-B190А-2E-A01-01 I 230 50 2700 61 0.3 62 -25...+50 1.5/450 Typ "A"
II 60 3000 80 0.4 64
BL-B190A-2E-A02-01 III 230 50 2600 63 0.3 60 -25...+50 1.0/450 Typ "A"
IV 60 3000 74 0.33 65
