AC-Radialventilator
(vorwärts gekrümmte Schaufeln, ø 120 mm)
BL-F120A-2E-A01-01
Druckversion
Den kompletten Katalog herunterladen
| Laufradmaterial: | verzinktes Stahlblech |
| Drehrichtung: | rechtsdrehend, auf den Rotor gesehen |
| Schutzart: | IP44 |
| Isolationsklasse: | B |
| Betriebsart: | Dauerbetrieb (S1) |
| Lager: | Kugellager |
| Motorschutz: | Überhitzungsschutz mit automatischem Wiederanlauf, interne Verdrahtung |
Charakteristik
Leistungskennlinien
Downloads
Außenabmessungen

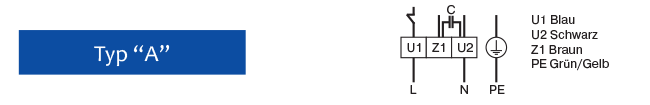

Elektrischer Anschluss
Kennlinien
| Modell | Nennspannung, V | Frequenz, Hz | Drehzahl, min-1 | Leistungsaufnahme, W | Strom, A | Schalldruckpegel, dB(A) | Zulässige Umgebungstemperatur, °C | Kondensator μF/VDB | Elektrischer Anschluss | |
|---|---|---|---|---|---|---|---|---|---|---|
| BL-F120A-2E-A01-01 | I | 230 | 50 | 2900 | 67 | 0.29 | 60 | -25...+50 | 1.5/450 | Typ "A" |
| II | 60 | 3400 | 84 | 0.32 | 63 |
/BL-F120A-2E-A01-01-dimensions-890.png) |
BL-F120A-2E-A01-01 |
/BL-F120A-2E-A01-01-graph-600-en.png) |
BL-F120A-2E-A01-01 |
