AC-Radialventilator

(rückwärts gekrümmte Schaufeln, ø 400 mm)

BL-B400С-6D-Q01-01

Druckversion
ACCE Den kompletten Katalog herunterladen
Laufradmaterial: Aluminiumblech
Drehrichtung: rechtsdrehend, auf den Rotor gesehen
Schutzart: IP54
Isolationsklasse: F
Betriebsart: Dauerbetrieb (S1)
Lager: Kugellager
Motorschutz: Überhitzungsschutz mit automatischem Wiederanlauf, interne Verdrahtung
Charakteristik

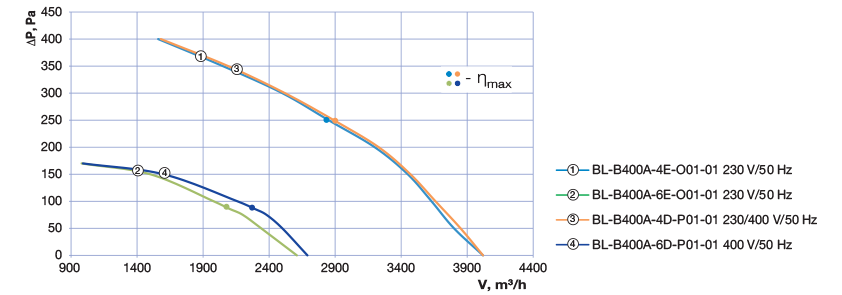

Leistungskennlinien
Downloads
Außenabmessungen
Elektrischer Anschluss
Kennlinien
Modell Nennspannung, V Frequenz, Hz Drehzahl, min-1 Max. Leistungsaufnahme, W Max. Strom, A Schalldruckpegel, dB(A) Zulässige Umgebungstemperatur, °C Kondensator μF/VDB Elektrischer Anschluss
BL-B400С-6D-Q01-01 230 50 900 250 1.26 50 -25...+60 - Typ "B1"
400 0.73 - Typ "B2"
  • Method of selection:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Name Download Watch
Entwurfsspezifikation (pdf 34.87Kb)
AC-Radialventilator (rückwärts gekrümmte Schaufeln, ø 400 mm) - Datenblatt (pdf 147.88Kb)
AC-Radialventilator (rückwärts gekrümmte Schaufeln, ø 400 mm) - Bild (png 695.44Kb)
AC-Radialventilator (rückwärts gekrümmte Schaufeln, ø 400 mm) - Bild (psd 2.65Mb)
