AC-Radialventilator

(rückwärts gekrümmte Schaufeln, ø 220 mm)

BL-B220B-2E-B01-01

Druckversion
ACCE Den kompletten Katalog herunterladen
Laufradmaterial: PA-Kunststoff + 20 % Glasfaser
Drehrichtung: rechtsdrehend, auf den Rotor gesehen
Schutzart: IP44
Isolationsklasse: B
Betriebsart: Dauerbetrieb (S1)
Lager: Kugellager
Motorschutz: Überhitzungsschutz mit automatischem Wiederanlauf, interne Verdrahtung
Charakteristik

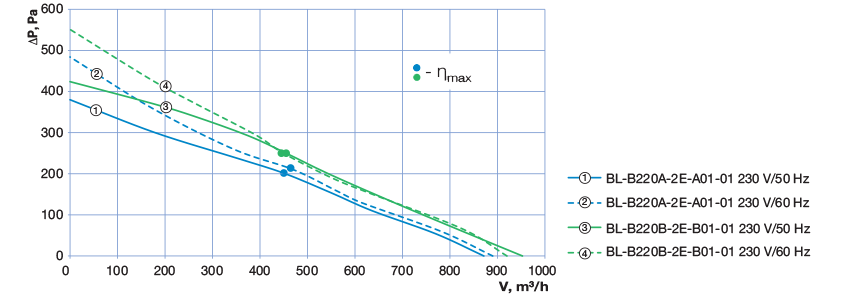

Leistungskennlinien
Downloads
Außenabmessungen
Elektrischer Anschluss
Kennlinien
Modell Nennspannung, V Frequenz, Hz Drehzahl, min-1 Max. Leistungsaufnahme, W Max. Strom, A Schalldruckpegel, dB(A) Zulässige Umgebungstemperatur, °C Kondensator μF/VDB Elektrischer Anschluss
BL-B220B-2E-B01-01 230 50 2320 110 0.5 70 -25...+50 2/450 Typ "A"
60 2300 135 0.59 71
  • Method of selection:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Name Download Watch
Entwurfsspezifikation (pdf 34.87Kb)
AC-Radialventilator (rückwärts gekrümmte Schaufeln, ø 220 mm) - Datenblatt (pdf 126.17Kb)
AC-Radialventilator (rückwärts gekrümmte Schaufeln, ø 220 mm) - Bild (png 661.63Kb)
AC-Radialventilator (rückwärts gekrümmte Schaufeln, ø 220 mm) - Bild (psd 2.6Mb)
